N-FLAT® 日本軽金属株式会社

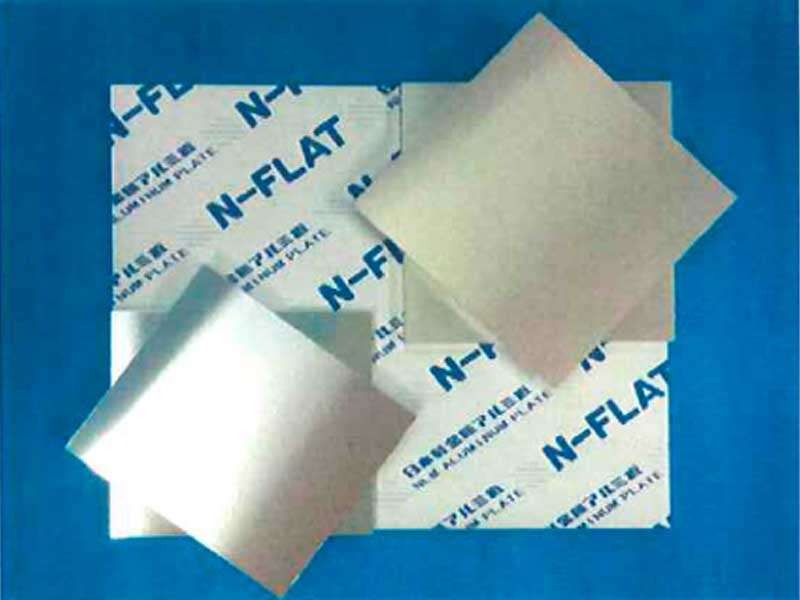

N-FLAT®は圧延仕上げの5000系プレートです。
半導体、液晶製造装置部品のような精密加工が必要な切削部品において、精度UPによる加工コスト低減を実現します。
特長
板厚公差は±0.8～1％程度以内を保証。
主要板厚では平坦度0.4～0.5mm/Mを達成。
残留応力は従来品からさらに低減。
製造寸法
| 板厚 | 巾×長さ |
|---|---|
| 4～100mm | 1,525×3,050mm |
板厚精度
（単位：mm）
| 板厚 | 4 | 5 | 6 |
6超～
12以下 |
15 | 16 | 18 | 20 |
|---|---|---|---|---|---|---|---|---|
| 公差 | ±0.06 | ±0.07 | ±0.08 | ±0.10 | ±0.15 | ±0.16 | ±0.18 | ±0.20 |
| 板厚 | 22 | 25 | 30 | 30超～ 50以下 |
55 | 60超～ 70以下 |
75 | 75超～ 100以下 |
| 公差 | ±0.22 | ±0.25 | ±0.30 | ±0.50 | ±0.60 | ±0.75 | ±0.90 | ±0.10 |
表面平坦度
板厚4～10mm：0.5mm以下/M、12～30mm：0.4mm以下/M
30～50mm：1.0mm以下/M、50～100mm：1.2 mm以下/M
＊国内在庫品
